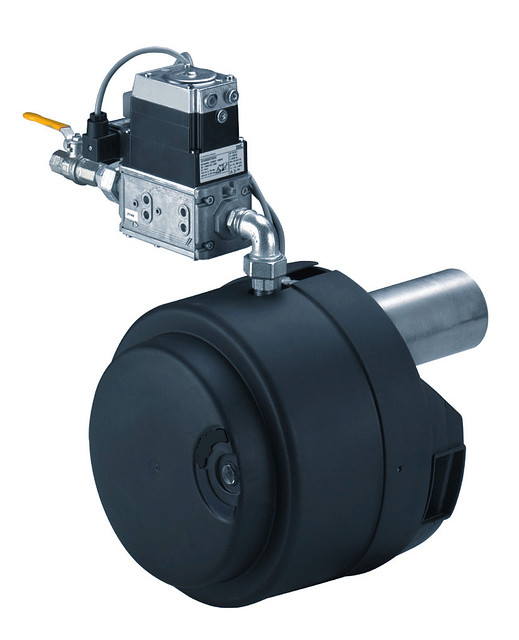

Газові пальники RG30-N KE20 3/4" (потужність 105 — 260 кВт)

Газові пальники Kroll серії RG30-N KE20 3/4" (105-260)

  Інструкція RG20-RG30

  Технічні характеристики RG30

  Пальники мають сертифікат відповідності Українським стандартам.

Повністю автоматичні газові пальники перевірені та допущені до застосування за нормами EN 676 і призначена для спалювання природного (-N) і зрідженого газу (-F) згідно з DVGW G 260; з електроприводною повітряною заслінкою (вироблення L); з низьким рівнем викиду шкідливих речовин (виробу — L N); з двоступеневим регулюванням потужності (виповнення — Z); з модулювальним регулюванням (М).

Пальмова труба може бути встановлена в топковій камері на необхідну глибину. Пальник може встановлюватися й у вертикальному положенні. Пальник складається з монтажної плати, вбудованої звукоізоляції та розсувного фланця, електродвигуна змінного струму, високопродуктивного вентилятора, датчика контролю тиску повітря, змішувального пристрою та пальника, трасформатора запалювання з комбінованим електродом, кожуха пальника, кріпильних деталей з ущільненням фланця та кульового крана.

Електрична схема пальника повністю змонтована та під'єднана до блока керування — топічного автомата. Зовнішнє електричне під'єднання пальника відбувається, згідно з DIN 4791, через 7- або 11- (виконання — Z і М) полюсним раєм (штекер) за нормами IP 54. Пальники випробувані та виставлені на малу потужність. Пальники комплектуються компакними газовими блоками з двома магнітними клапанами класу А, що швидко відкриваються, для одноступеневого, двоступеневого або модулювального функціонування, з вбудованим регулятором тиску, датчиком контролю тиску та фільтрувальною сіткою.

Усі компоненти герметично змонтовані та перевірені. Компактний блок і з'єднувальний патрубок для швидкого монтажу виготовлені з нарізними з'єднаннями. У разі динамічного вхідного тиску газу > 50 мбар для компактного вузла додатково передбачений дросельний елемент.
